［電子工作］137円の8x8 LEDを光らせてみた。

概要

aliexpressで137円の8x8マトリックスを見つけたので光らせてみました。

利用した機器

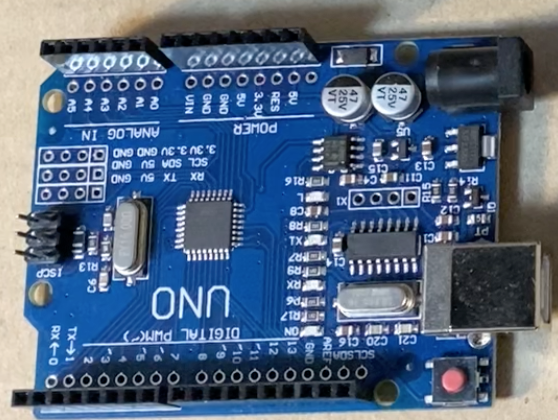

Arduino UNO互換機
699円

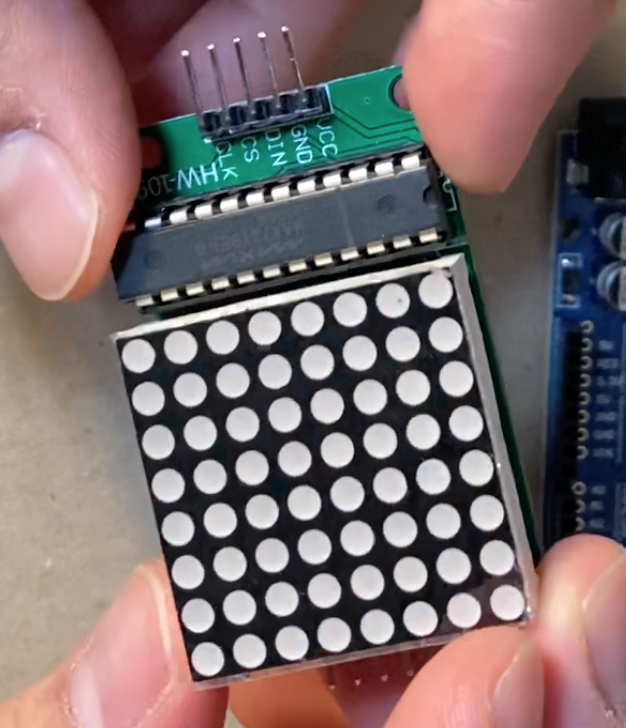

MAX7219 8*8 ドットマトリックスモジュール
137円

手順

1.Libraryのインストール

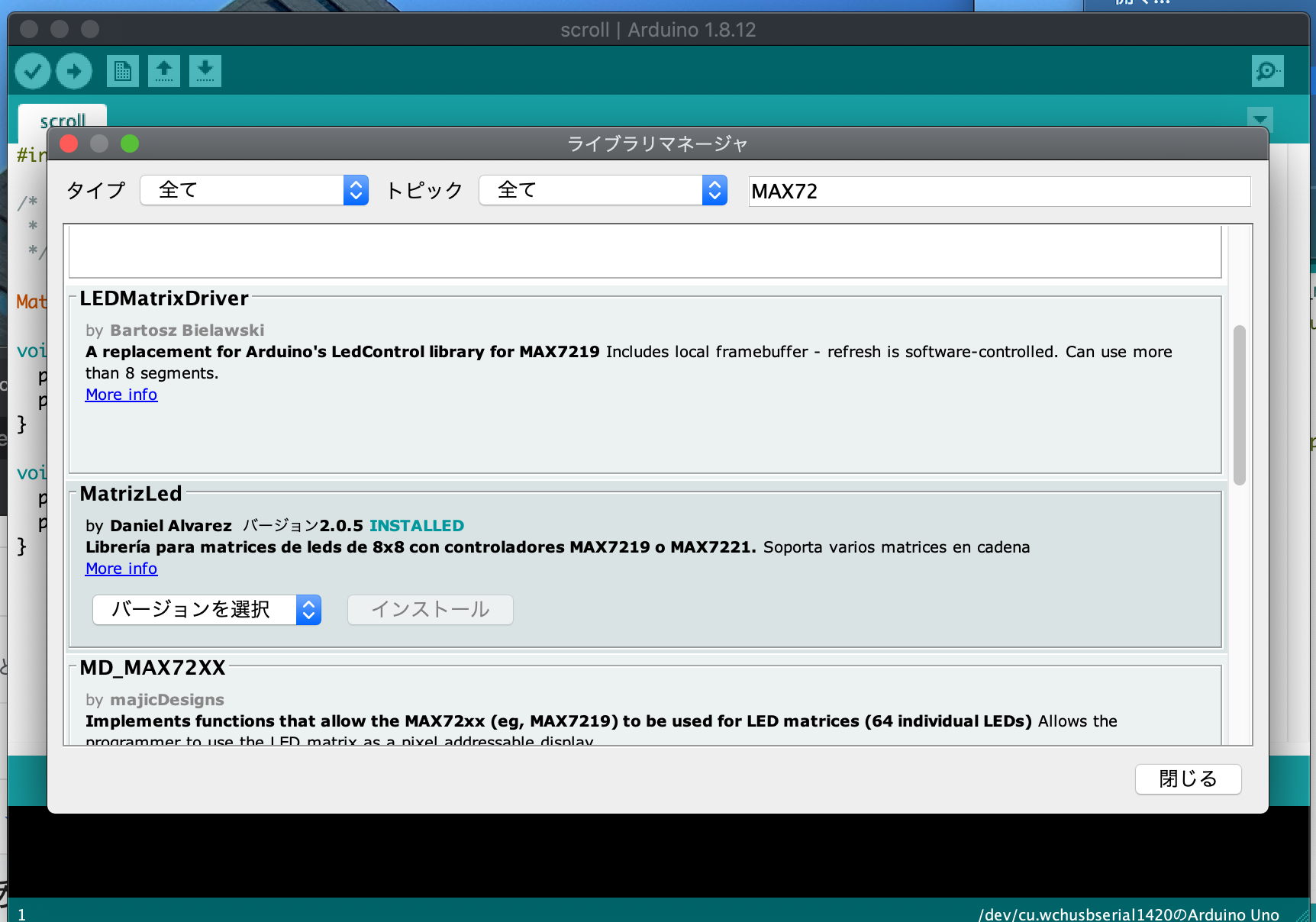

MAX72で検索して出てくるMatrizLedというモジュールを利用します。

2.スケッチ例の取得

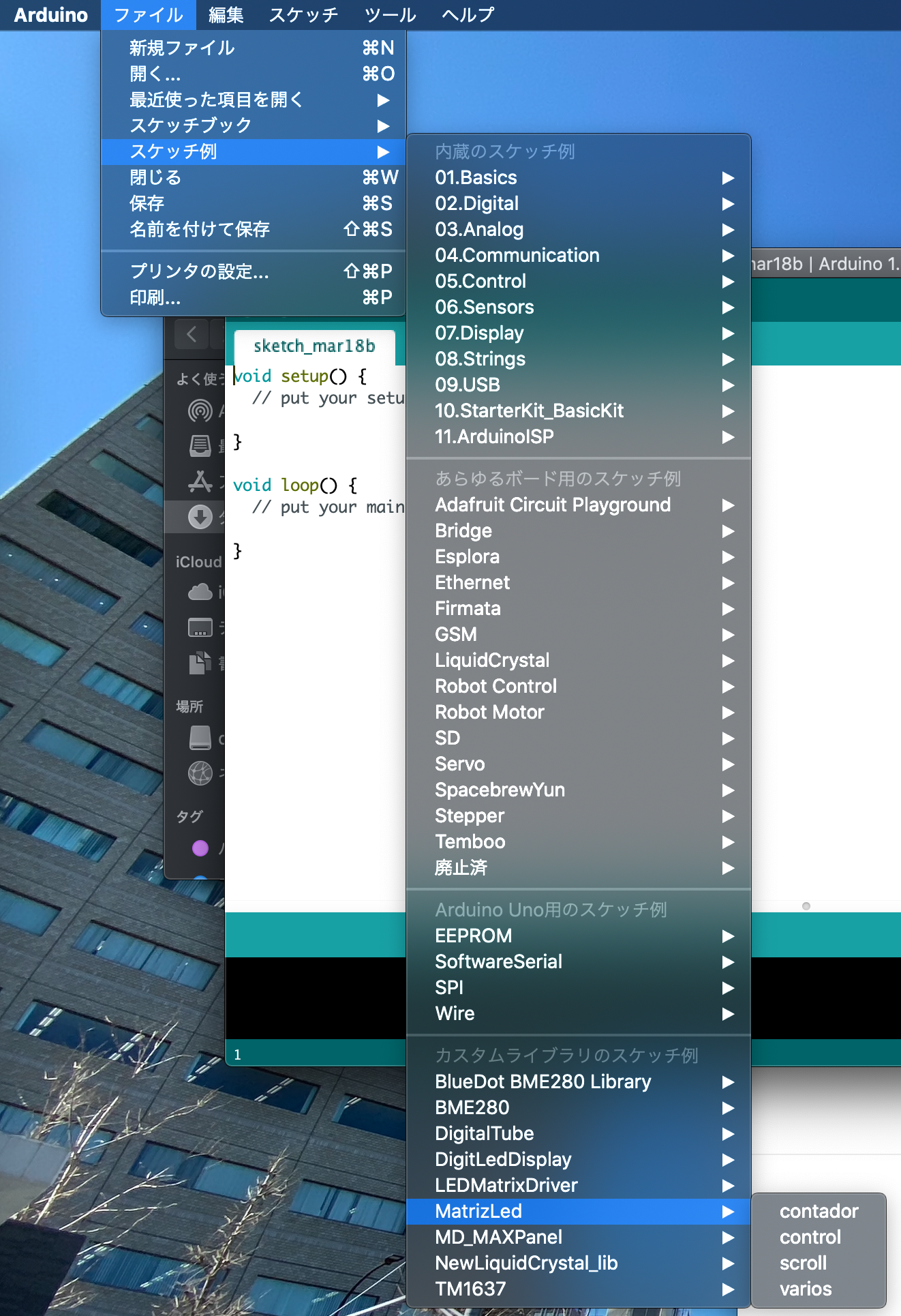

スケッチ例からscrollという例を取得します

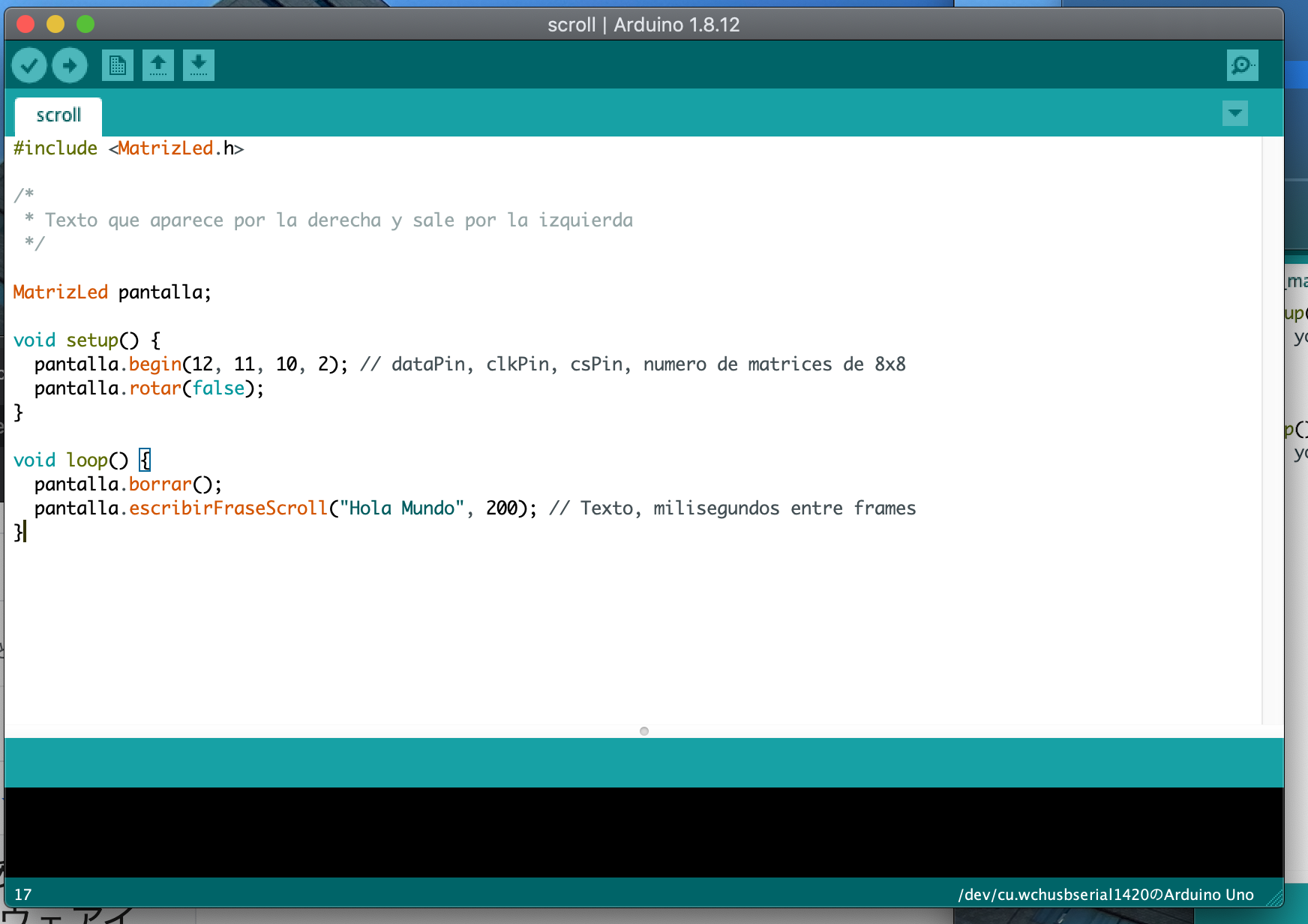

3.スケッチ例確認

スケッチを確認しpin番号を確認します。

4.配線

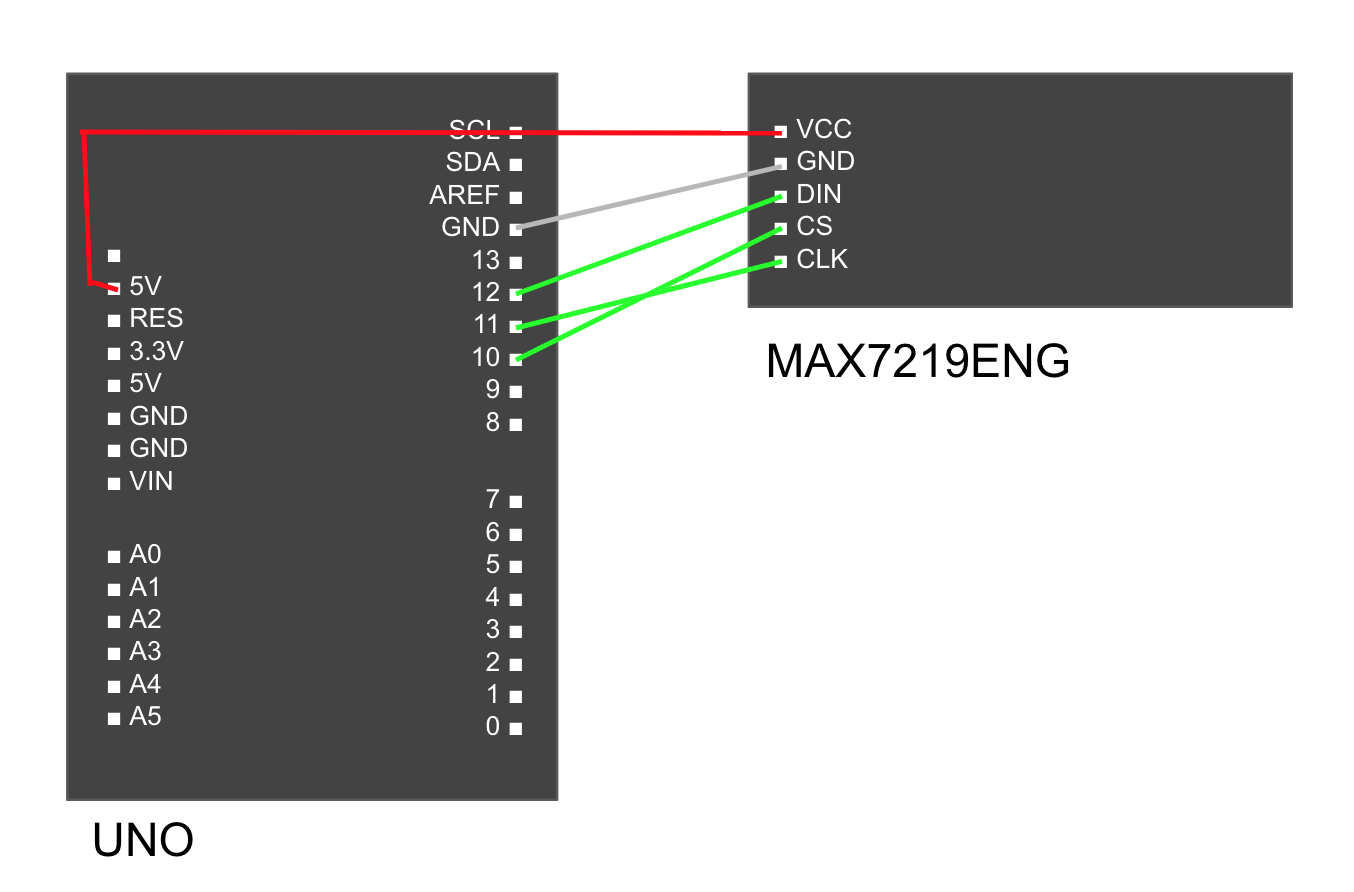

下記の配線図を参考に配線します。

5.書き込み動作確認

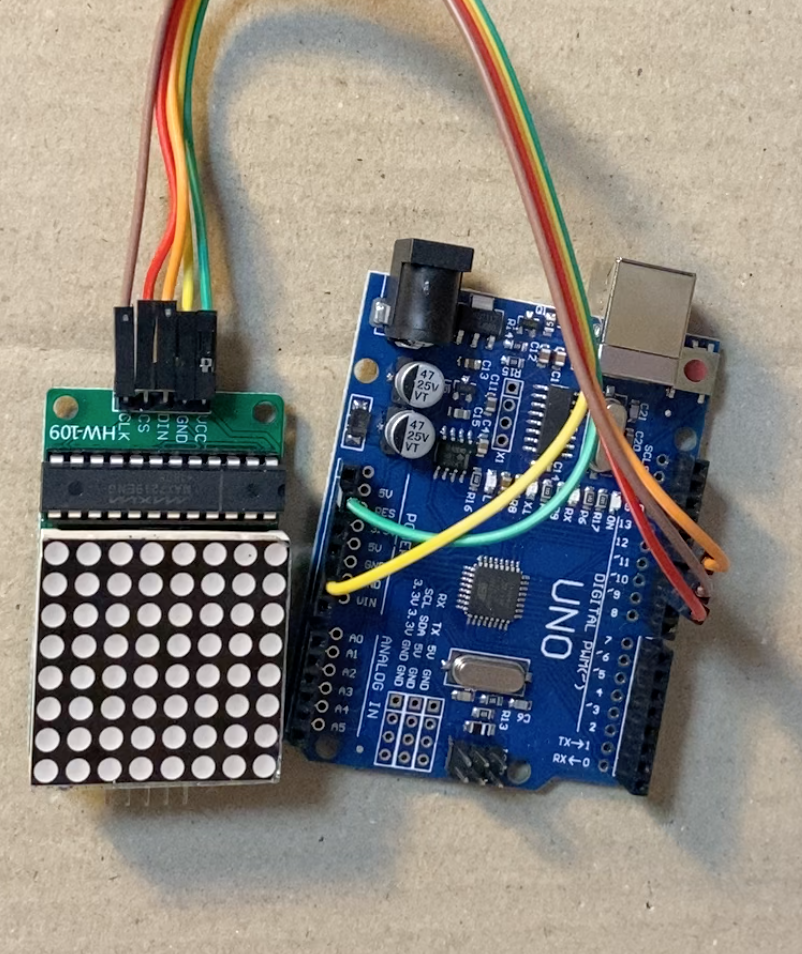

書き込みを行うとこのように動作します。
