最初に
最近、Aliexpressで部品を購入して遊ぶことが多くメモ。
購入したもの

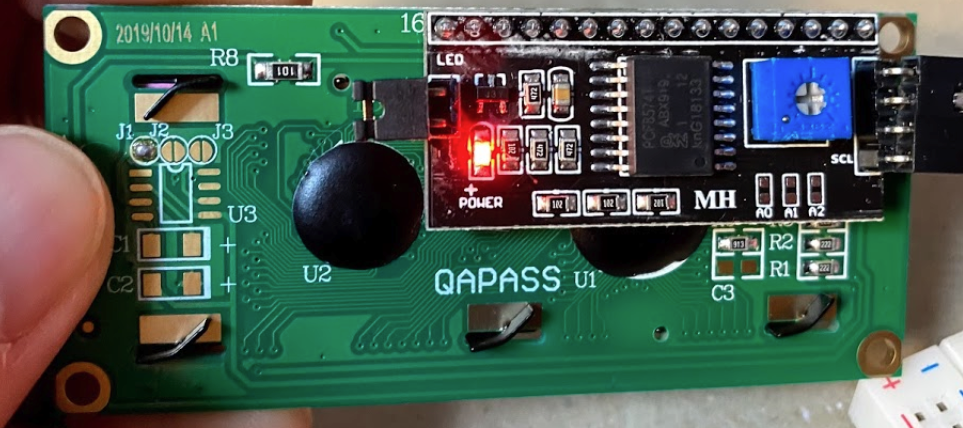

lec
購入店舗
https://ja.aliexpress.com/item/32786773241.html?spm=a2g0s.9042311.0.0.27424c4dfs7NFj
これの１．９８＄のやつ

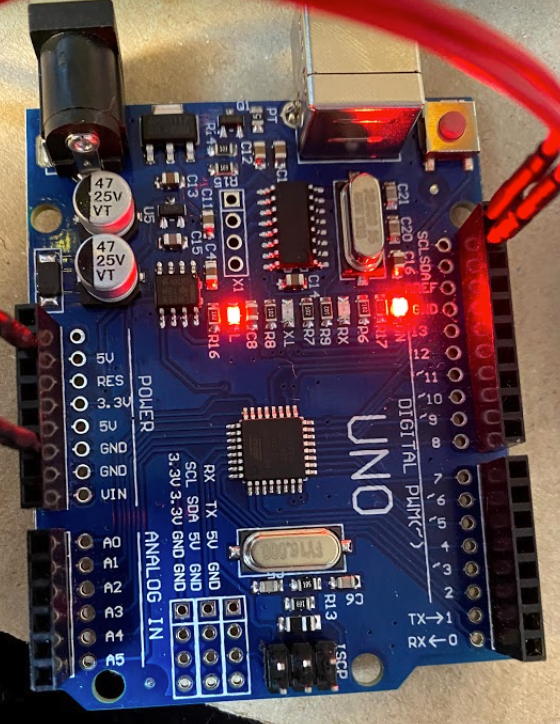

uno互換機
Amazonで２個で１０００円くらいのuno互換機

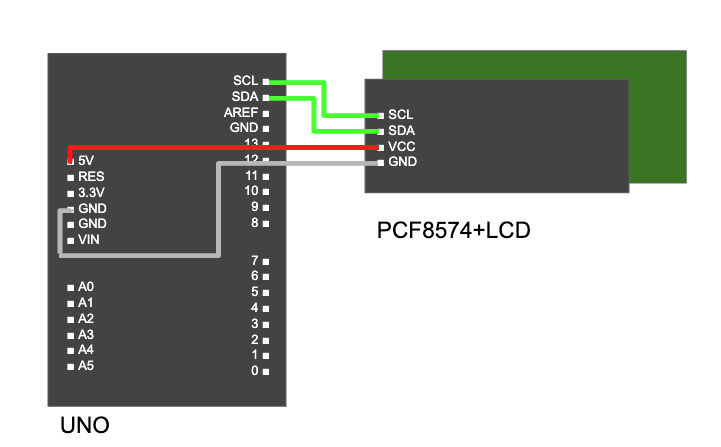

配線図
プログラム
モジュールをこちらからダウンロードしインストール
https://bitbucket.org/fmalpartida/new-liquidcrystal/downloads/
こちらのサイトの参考コードをコピーさせていただき。
Tutorial – PCF8574 backpacks for LCD modules and Arduino
無事に動きました。
詰まったところ
複数のモジュールがある
Ardiunoはインクルードに同一のヘッダファイルがある場合警告が出ます。
その場合インクルードファイルが有る場所の重複しているフォルダを削除しましょう。

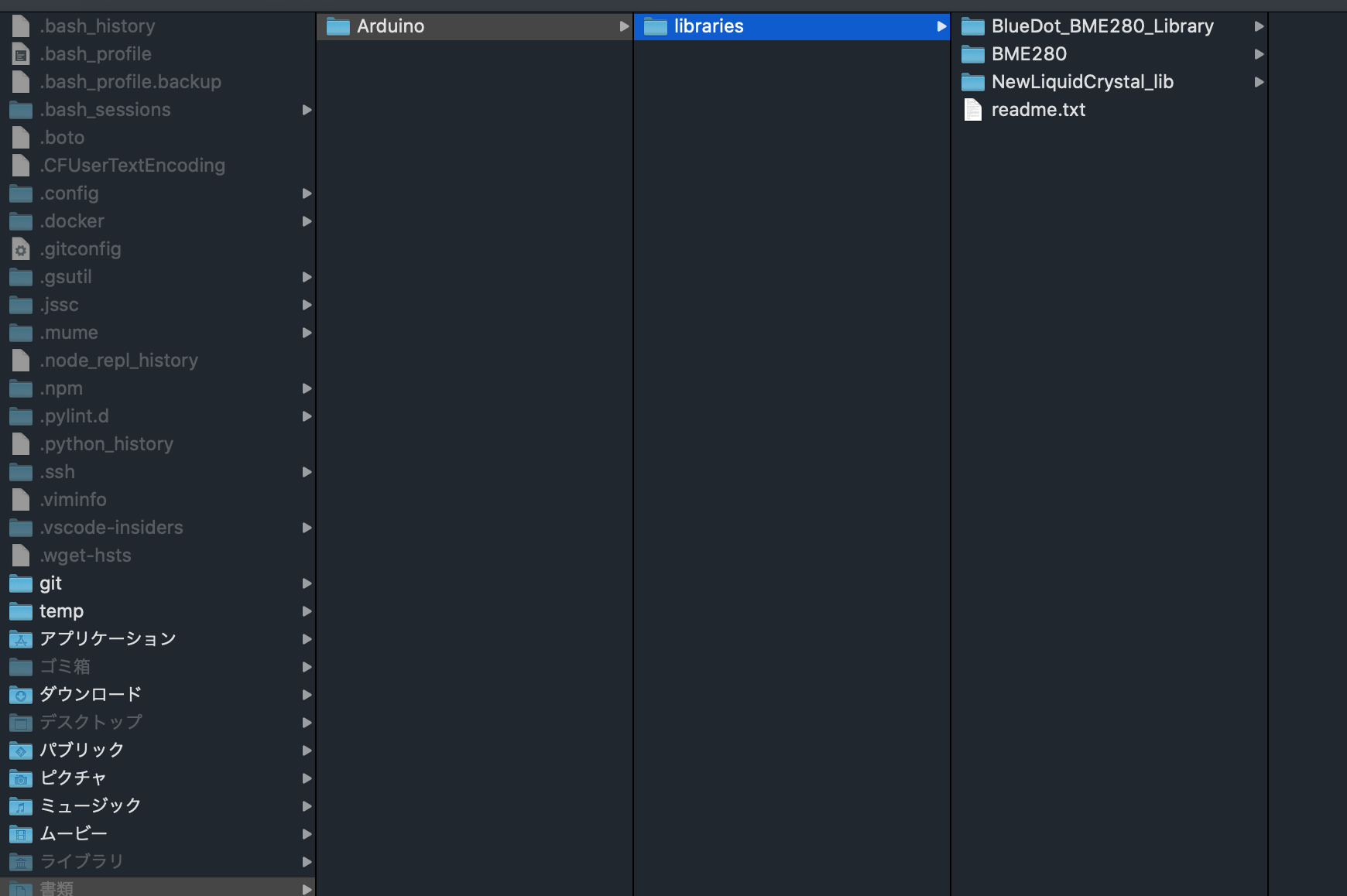

私はMACなので~/Documents/Arduino/libraries/配下にありました
点滅するだけで文字が出ない
裏面の可変抵抗ををマイナスドライバーで回しましょう。
これはコントラストを操作しているらしく、これが合っていないと表示が出ないことがあります。
(これでめちゃくちゃ時間食ったのでここに備忘録とします。)
