最初に
73円の7セグLEDを入手したのでArduinoで光らせてみました。
用意するもの
Arduino IDEがインストールされたパソコン
私はMacbookProにインストール済みでしたのでそれを利用します。

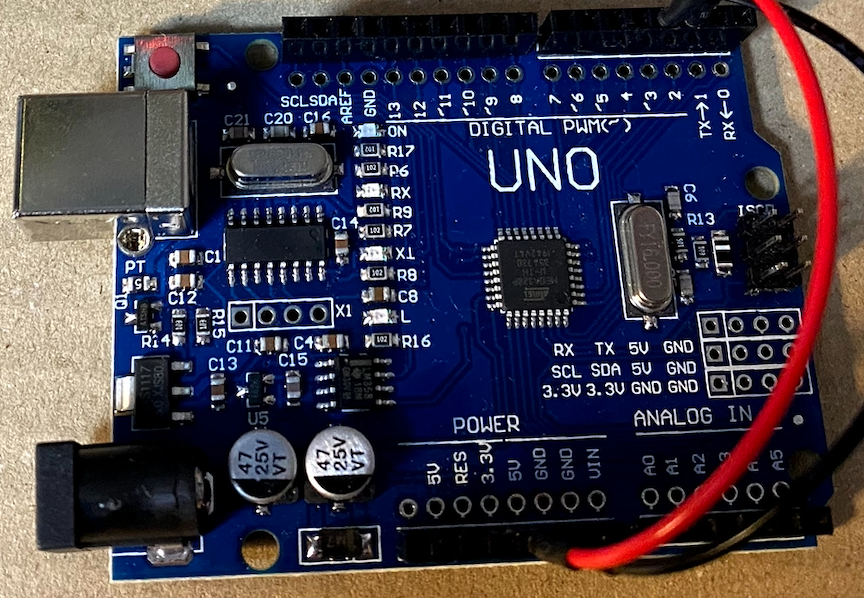

Arduino UNO互換機
https://www.amazon.co.jp/gp/product/B013QV28CW/ref=ppx_yo_dt_b_asin_title_o08_s00?ie=UTF8&psc=1

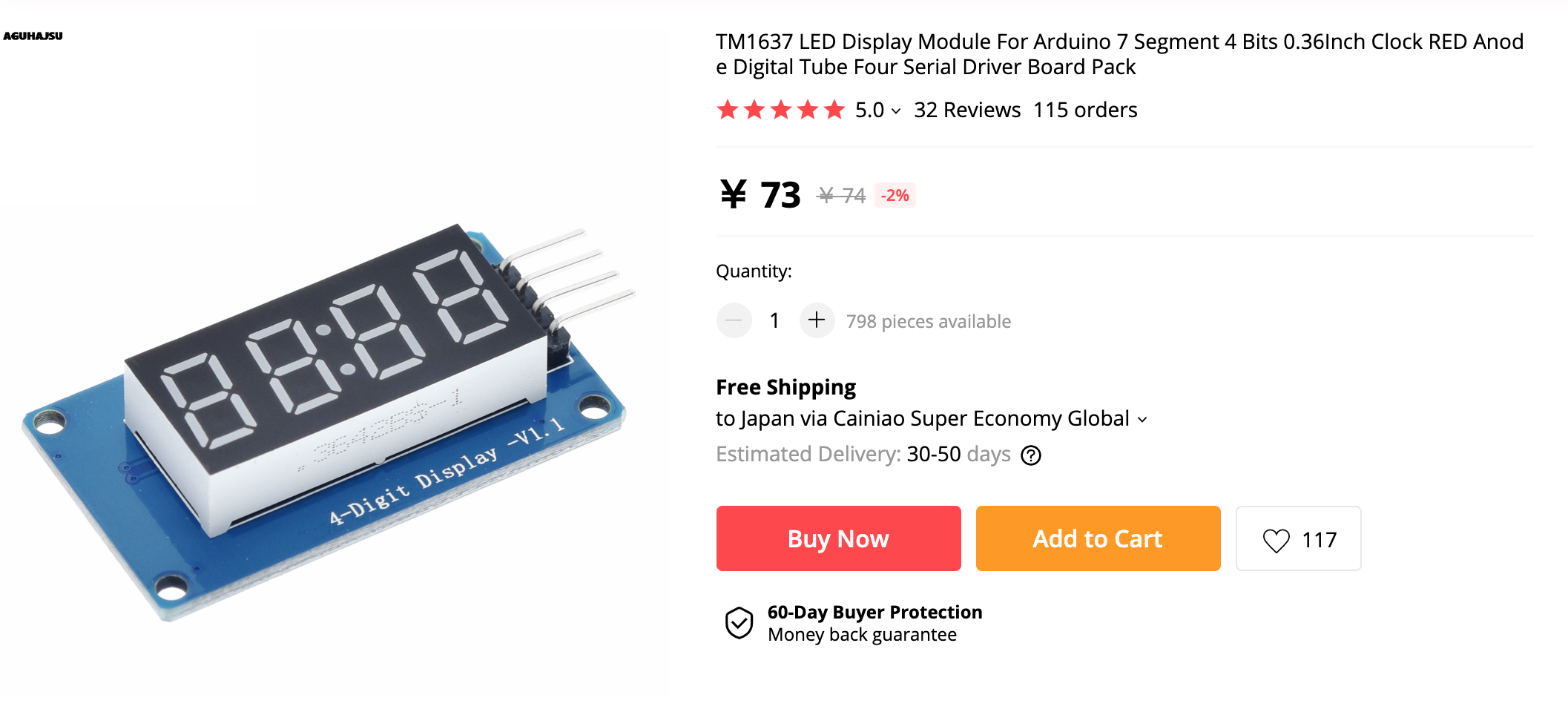

TM1637が組み込まれた7セグLED(4桁)
73円！という価格です。
https://ja.aliexpress.com/item/4000174141889.html?spm=a2g0s.9042311.0.0.27424c4dboG22l

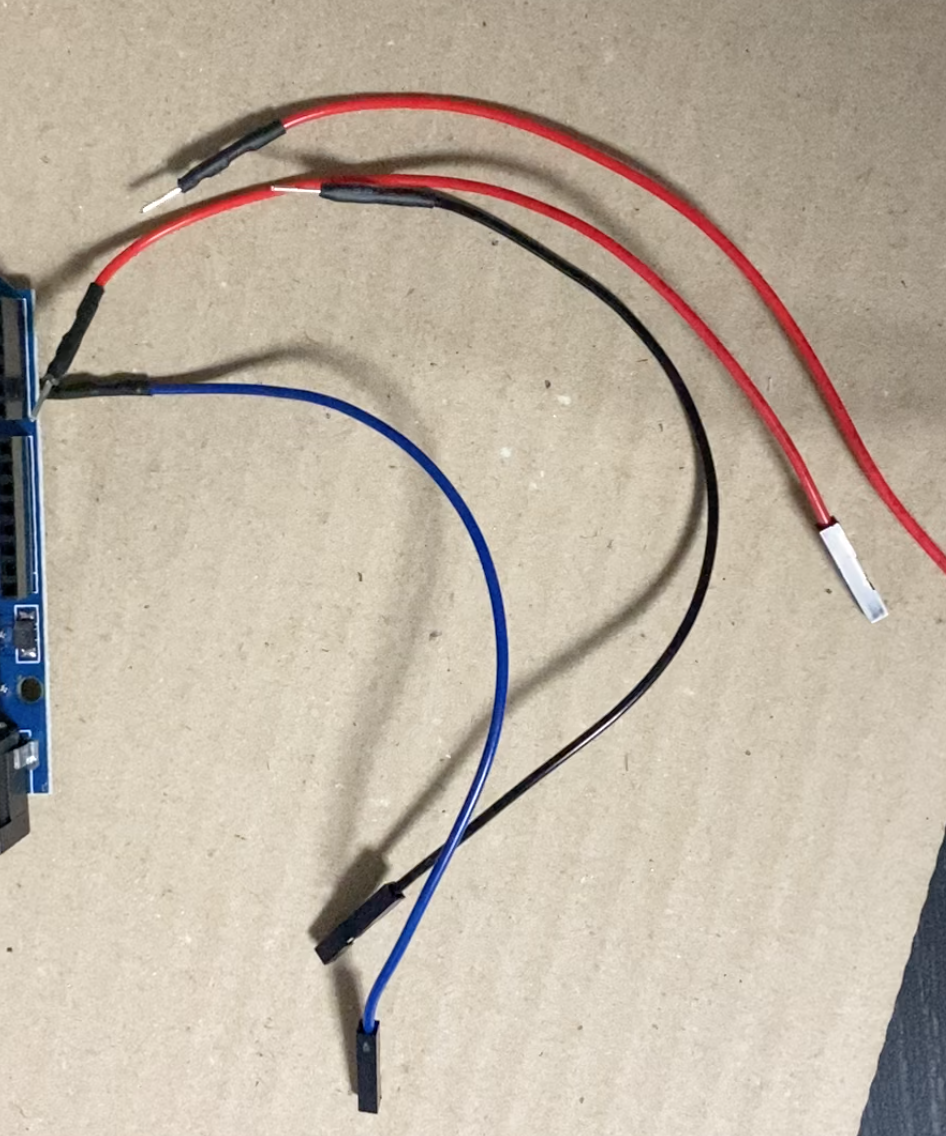

配線(4本)
https://www.amazon.co.jp/gp/product/B00P9BVKOK/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1
手順
1.チップ確認

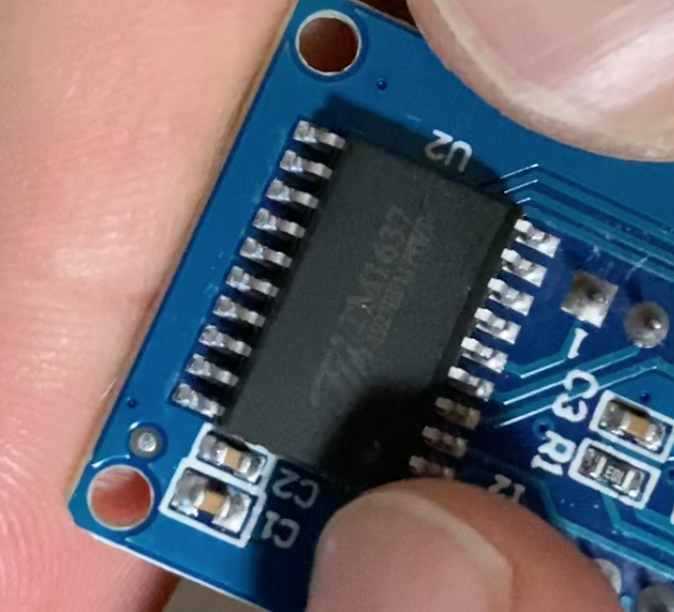

7セグLEDに実装されているチップ番号を確認します。
間違えなく、TM1637ですね…
これをベースにArduinoのライブラリを検索していきます.
2.Arduino IDEでライブラリの検索
Arduino IDEを開きます。

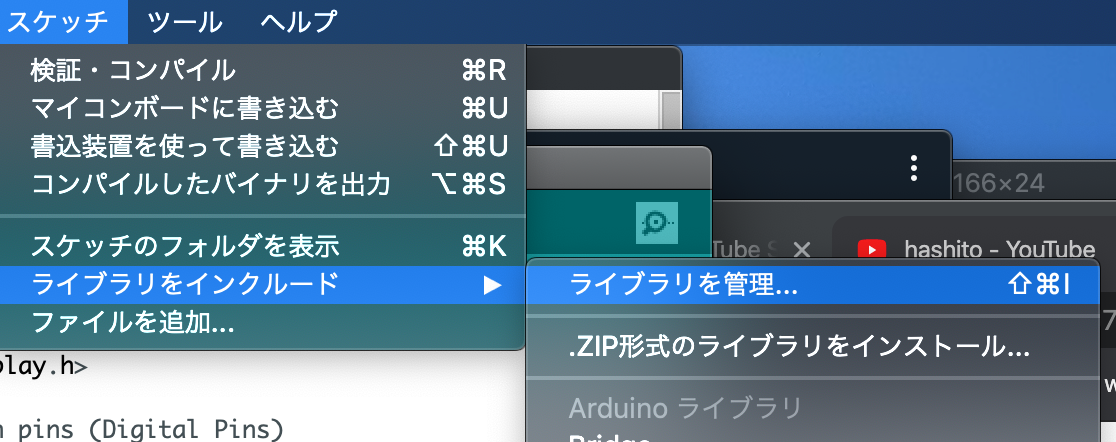

「スケッチ」＞「ライブラリのインクルード」＞「ライブラリの管理」でライブラリマネージャを開きます

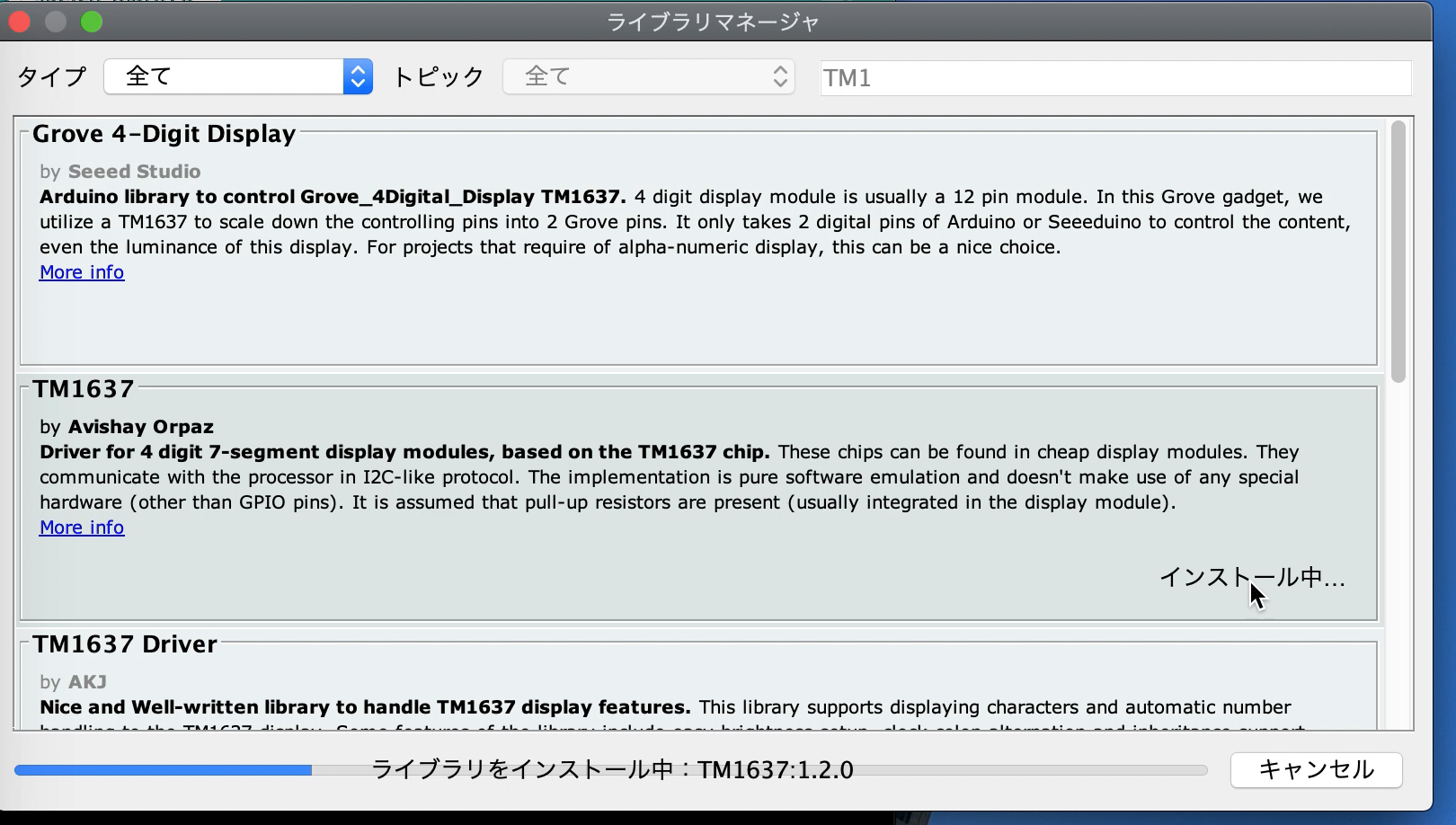

ライブラリマネージャで「TM1637」を検索し、ライブラリを検索します。
今回は「TM1637」という、そのままのライブラリを見つけたのでこれをインストールします。
3.スケッチ例を選択
ライブラリをインストールするとスケッチ例が追加されています。

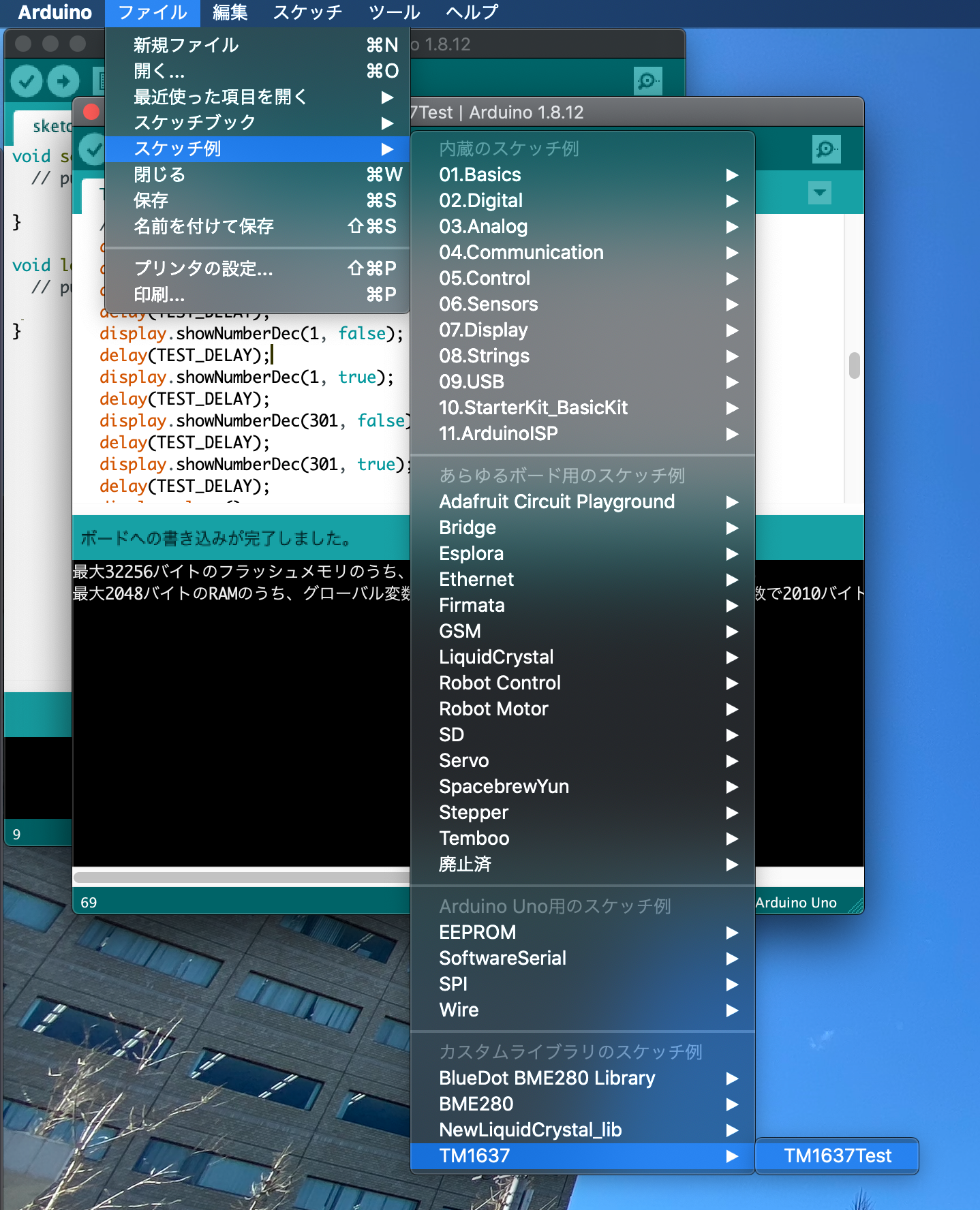

「ファイル」＞「スケッチ例」＞「TM1637」＞「TM1637Test」を選択します
スケッチ例が開くので、中身を確認します。

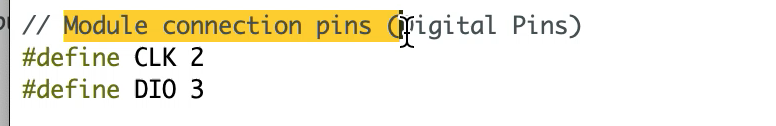

最初の部分にModule connection pinsと書いてあります。
この部分にLEDのピンを挿せば動くようです。
4.配線

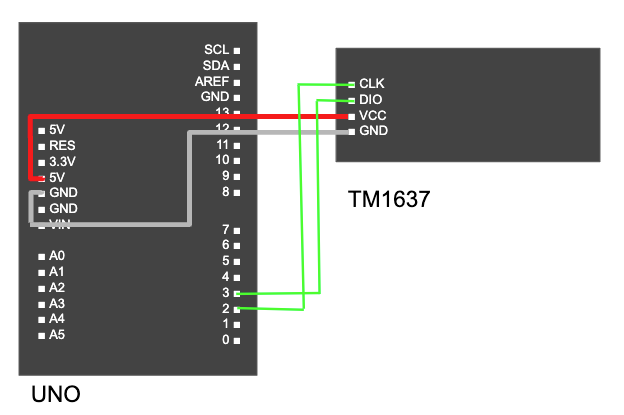

前回確認したコードを参考に、配線をこのようにしてみます。

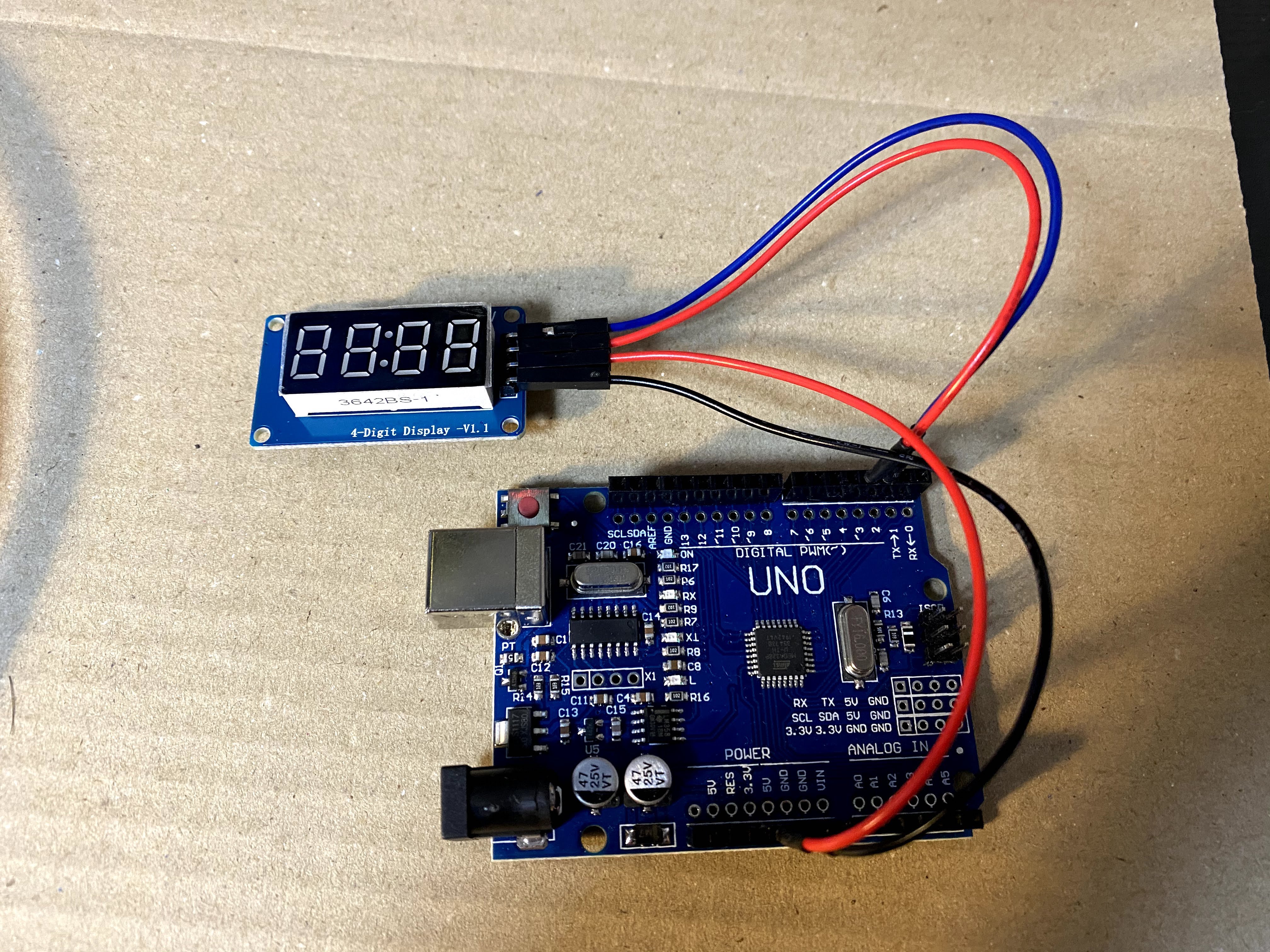

実際に接続したものがこちら
5.書き込み and 動作確認
ArduinoとPCをUSBで接続し、書き込みボタンを押せば完了です。

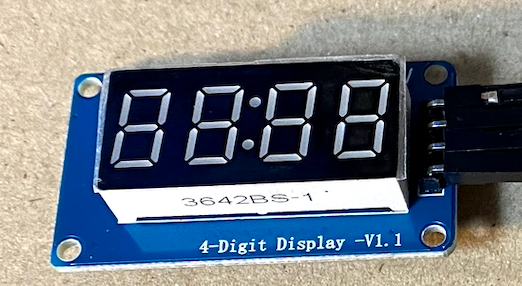

こんな感じで光ります。
感想
細かいディスプレイも良いですが、こういうLEDを光らせるとかっこいいですよね。
自分で制御できるのも楽しいです。。
備考
今回の内容を動画にしてみました。
ご参考に共有です。
